Tabel ‘Resultaten’

De ‘Resultaten’ tabel bevat in tabelvorm de resultaten van de berekening.

De inhoud van deze tabel is afhankelijk van de geselecteerde elementen, het gekozen resultaat, de geselecteerde lastengroep of –combinatie en de gekozen opties bij .

  • De resultaten kunnen worden opgevraagd voor iedere lastengroep en –combinatie, alsook voor de omhullenden van de belastingscombinaties. Je afficheert de resultaten van een andere combinatie door middel van het uitrolmenu.
  • De knop laat je toe om bepaalde kolommen in de tabel te tonen/ te verbergen en om aan te geven welke resultaten je wil zien.
    • Het label van een element en de meshcoördinaten kunnen als extra kolom aan de tabel toegevoegd worden. De optie Gemiddelde reactie in lijnondersteuning zorgt voor een extra rij in de tabel.
    • Voor staven kan je opgeven welke positie je de resultaten wil zien: extreme waarden, alle meshknopen, de eindwaarden staaf of in het gemeenschappelijk punt.

Veronderstel deze structuur:

Extreme waardenAlle meshknopen

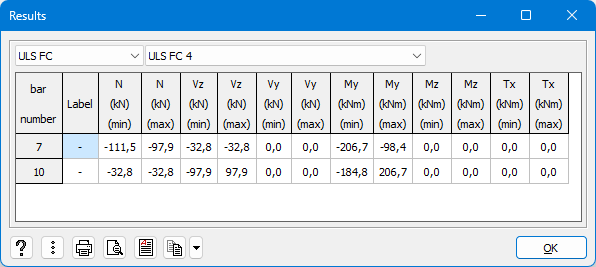

De minimum en maximum waarde in de staaf worden opgenomen in de tabel voor de geselecteerde lijnen.
Deze optie is niet compatibel met het tonen van de meshcoördinaten.

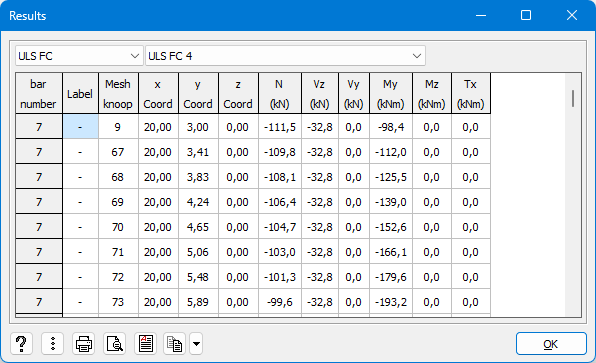

De waarden horende bij ieder meshpunt worden opgenomen in de tabel voor de geselecteerde lijnen.
Eindwaarden staafGemeenschappelijk punt
Enkel de waarden aan het uiteinde van iedere selecteerde staaf worden getoond.Enkel de waarden in het gemeenschappelijk punt van de geselecteerde staven worden getoond.
Het is enkel mogelijk om dit resultaat op te vragen voor staven die slechts één punt gemeenschappelijk hebben.

Je kan deze resultaten opnemen in een berekeningsnota , onmiddellijk afdrukken met de knop of wegschrijven naar een RTF met de knop . In de twee laatste gevallen, vraag je best eerst een afdrukvoorbeeld met de knop .

Gebruik de knop om de inhoud van de tabel te kopiëren naar het klembord. Via de knop kan je aangeven of je :

  • enkel de resultaten voor de huidige combinatie wil kopiëren.
  • de resultaten voor alle combinaties wil kopiëren.
  • de resultaten binnen de geselecteerde set wil kopiëren.
    Als je bijvoorbeeld op UGT FC 4 staat en je kiest voor deze optie, dan worden de resultaten voor alle UGT’s gekopieerd.
