Brandbelasting

Deze belasting vereist de licentie “Fire safety analysis”.

Om een brandcurve aan een selectie van staven toe te kennen:

• Klik op . Het volgende venster verschijnt:

Uit de pull-down lijs tin de linker bovenhoek, kies één van de voorgedefinieerde brandcurves (zie EN 1991-1-2 §3.2):

• De standaard brandcurve (ISO 834)
• Brandcurve voor uitwendige brand
• Brandcurve voor een koolwaterstof brand
• Zelf-gedefinieerde brandcurve

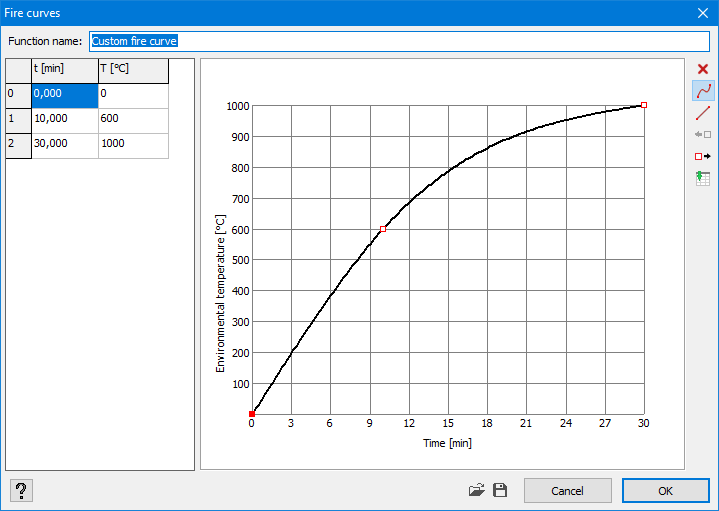

  • Klik op . Dit venster verschijnt:

  • Geef de brandcurve een naam.
  • Definieer vervolgens de functie door de rode vierkantjes te verslepen.
    • verwijdert het geselecteerde vierkantje
    • ‘vloeiende’ interpolatie tussen de punten. De punten worden via een kubische spline met elkaar verbonden.
    • lineaire interpolatie tussen de punten. De punten worden via rechte lijnen met elkaar verbonden.
    • voegt een punt toe, voor het huidige en halverwege met het vorige punt
    • voegt een punt toe, na het huidige en halverwege met het volgende punt
    • plakt een externe tabel vanuit klembord. In een externe tabel (bijvoorbeeld in MS Excel) moet je 2 kolommen te voorzien: een eerste met het tijd en een tweede met de temperatuur. Selecteer beide kolommen met waarden, kopieer deze (CTRL + C ) naar het klembord en plak de waarden in Diamonds met de knop .
  • Met de knoppen en kan je een brandcurve importeren en exporteren.
  • Klik op om de zelf-gedefinieerde brandcurve te verwijderen.
  • Klik op om de zelf-gedefinieerde brandcurve aan te passen.

Vul ook de gewenste brandweerstandsduur in [min].

Opmerkingen:

• Klik op om de brandcurve van de geselecteerde staven te verwijderen.
• Een brand belasting op een staaf zonder doorsnede/ materiaal heeft geen betekenis.
• Een brand belasting kan enkel aangrijpen op staven, niet op platen.
• Een brandcurve en brandweerstand zijn gekoppeld aan één of meerdere staven, niet aan het project.
  Dus één project kan meerdere staven bevatten die onderhevig zijn aan verschillende brandcurves en een verschillende brandweerstand vereisen.

Meer achtergrondinformatie over de berekeningen en praktische voorbeelden vind je hier.
