Para visualizar las cantidades de amadura calculadas, haz clic en
y selecciona el resultado parcial deseado (ver más abajo).
En barras (pilares y vigas)
Secciones transversales rectangulares y cuadradas
Ay – Representación de la amadura longitudinal paralela al eje local y’.
Por tanto, en la mayoría de los casos, se trata de la amadura inferior y superior.

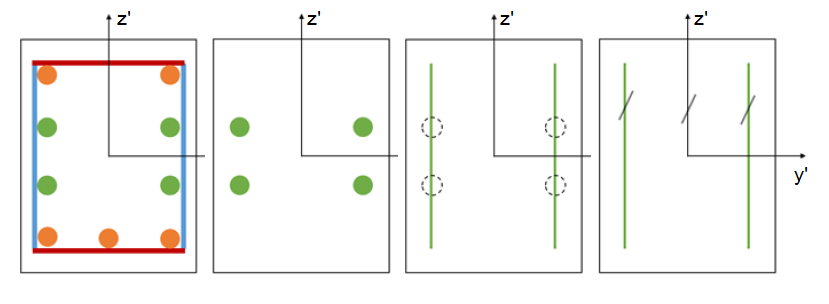

Az – Representación de la amadura longitudinal paralela al eje local z’.
Por tanto, en la mayoría de los casos, la amadura lateral.
Awz – Representación de la amadura transversal paralela al eje local z’.
Por tanto, en la mayoría de los casos, la sección transversal de las ranuras verticales de los estribos por unidad de longitud de la viga.

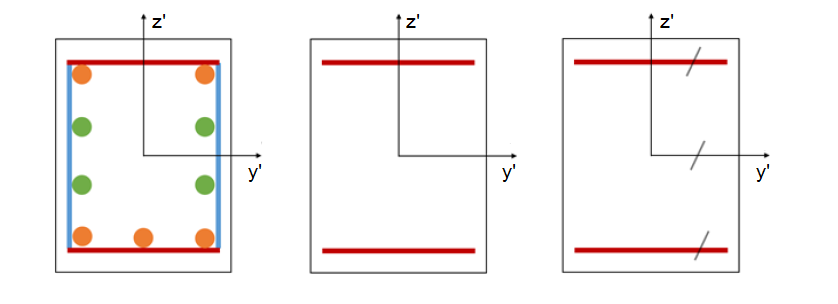

Awy – Representación de la amadura transversal paralela al eje local y’.
Por tanto, en la mayoría de los casos, la sección transversal de las ranuras horizontales de los estribos por unidad de longitud
de la viga.
Secciones circulares
Para un pilar circular, las zonas de amadura son similares: el pilar se divide en 4 cuartas partes.
- Ay
- Az
- Awz
- Awy
Otras formas
Para todas las demás formas, se aplica el mismo principio anterior. Las imágenes siguientes indican dónde Diamonds supone que hay amadura.
En superficies (placas y paredes)
Representación de la amadura superior paralela al eje local x’
Representación de la amadura superior paralela al eje local z’
Representación de la amadura inferior paralela al eje local x’
Representación de la amadura inferior paralela al eje local z
Representación de la amadura de punzonamiento
Important:
- Las cantidades de amadura sólo están disponibles una vez realizado el cálculo de la armadura
. - Diamonds no muestra ningún resultado de amadura «dos veces». Debes tener en cuenta la suma de todos los resultados de la amadura al crear un plan de amadura.
- Al crear un plan de armadura, las barras que preveas paraAy (armadura longitudinal) no cuentan como barras paraAz (armadura de alma) y viceversa. Siempre debes determinar la amadura práctica basándote enAy +Az.
Por ejemplo: si Diamonds encuentra un total deAy=500mm²/m y paraAz=250mm²/m, ¡habrá que colocar un total de 750mm²/m! - Diamonds puede verificar la fuerza cortante en un punto discreto de una placa (= punzonamiento de la amadura), pero no verificará la fuerza cortante en toda la placa (¿esVEd < VRd.c?).
La fuerza cortante es la segunda derivada de las deformaciones y, por tanto, es menos precisa que cualquier otro resultado que puedas obtener en Diamonds. Además, la fuerza de cizallamiento es muy sensible a los picos.
