Vervolgens wensen we de vraag te beantwoorden hoe dezelfde ligger kan worden gedimensioneerd in gewapend beton. D ie vraag kan het eenvoudigst worden beantwoord door de berekende stalen balk te dupliceren binnen het actieve 1•2•Build project.
Gebruik daartoe het icoon
in de werkbalk. Hierdoor activeer je volgende dialoog:
Geef een passende naam voor de gekopieerde structuur (bijvoorbeeld: ligger gewapend beton) en bevestig met ‘OK’. Je zal dan merken dat geometrie, lasten en profielkeuze werden gekopieerd naar een nieuw rekenmodel met de gekozen naam.
Optimale dimensies
De meest optimale dimensionering van deze ligger in gewapend beton kan je bepalen door het icoon
. Kies je voor een sectie met een vaste breedte van 200 mm maar met een variabele hoogte, dan definieer je die breedte samen met de boven- en ondergrens voor de hoogte in onderstaande dialoog:
In het volgende veld definieer je de maximale relatieve doorbuiging in SLS QP. 1•2•Build houdt bij de dimensie rekening met deze beperking. Indien de huidige afmetingen niet voldoen, geeft 1•2•Build je een waarschuwing. Daarnaast leg je de betonsterkte vast (C25/30), samen met de staalkwaliteit (fy= 500N/mm²). Met de knop ‘Berekenen‘ start je het dimensioneringsproces.
1•2•Build berekent de optimale hoogte van de betonnen ligger, maar doet tevens een voorstel voor de langs- en dwarswapening. Daarbij heb je de zekerheid dat dit voorstel conform is aan Eurocode 2 met betrekking tot
- de uiterste grenstoestanden
- de bruikbaarheidsgrenstoestanden (beperking van de spanningen in staal en beton)
Wapeningsconfiguratie

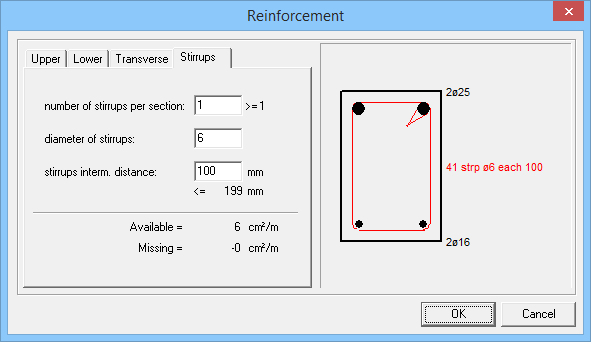

Door in het bovenstaande venster een van de balken te dubbelklikken, krijg je toegang tot detail informatie over de voorgestelde wapening:
Hier kan je de wapeningsgegevens aanpassen indien je dat wenst, zowel voor onder-, boven- en flankwapening als voor de beugels. Indien je echter een praktische wapening zou specifiëren die niet voldoet aan de eisen van de berekening. (bijvoorbeeld 2x diameter 14 in plaats van 2x diameter 25).
Wapeningsschets
Via de knop
kan je een wapeningsschets genereren. Deze schets geeft je per staafelement een duidelijk overzicht van de vereist langs- en dwarswapening. Dit kan als leidraad dienen voor de aannemer.

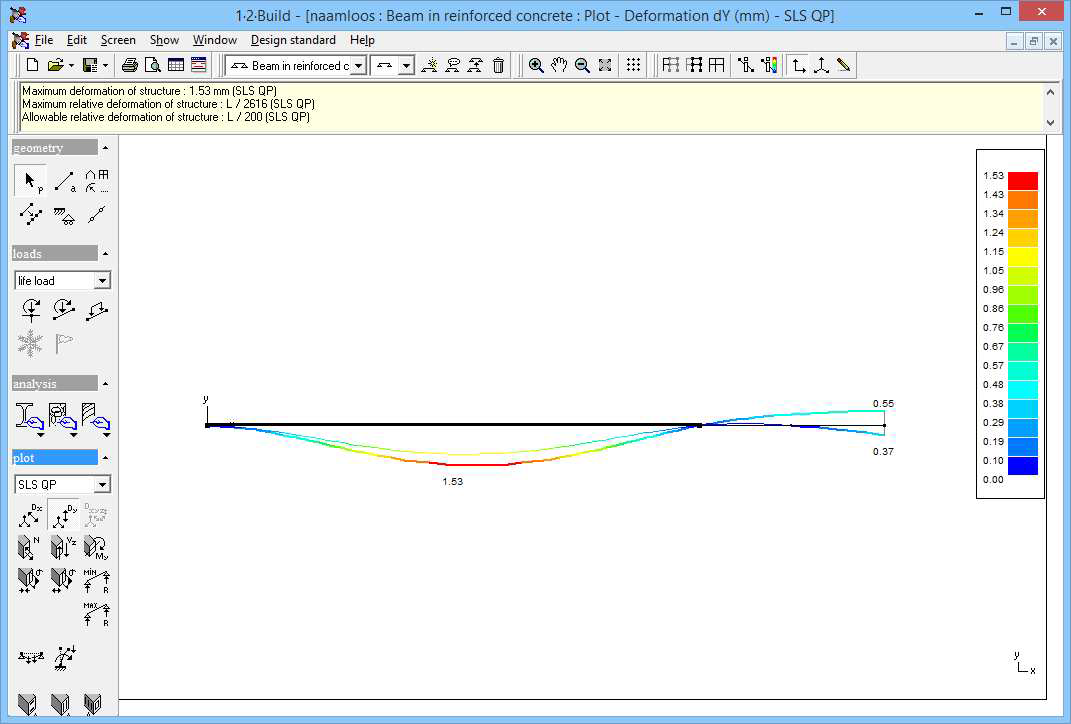

Vervorming
De maximale doorbuiging van de structuur bedraagt ongeveer 1,5mm. De relatieve doorbuiging is gelijk aan L/2616, m.a.w. de constructie voldoet aan de gestelde eis van L/200. Deze doorbuiging is berekend op basis van de quasi-permanente belastingscombinatie.
We merken nogmaals op dat de berekende doorbuiging geen rekening houdt met de eventuele gescheurdheid van de betondoorsnede. De werkelijke doorbuiging kan een factor 2 à 5 groter zijn dan de elastisch berekende doorbuiging.
