Hoe de meshafmetingen kiezen

Diamonds is EEM software. Dat wil zeggen dat de structuur in kleine stukjes (= de mesh) zal verdeeld worden, die logisch met elkaar verbonden worden. De kwaliteit van de resultaten is evenredig met de kwaliteit van de mesh. Rommel in = Rommel uit. Dus: Dat wil zeggen dat de structuur in kleine stukjes (= de mesh) zal verdeeld worden, die logisch met elkaar verbonden worden. De kwaliteit van de resultaten is evenredig met de kwaliteit van de mesh. Rommel in = Rommel uit. Dus:

• eerst genereer je een mesh op basis van de standaard afmetingen (zie verder)
• om daarna de mesh te controleren!!

Het dialoogvenster voor de mesh bevat twee delen: een deel voor platen (wanden en vloeren) en een deel voor staven (balken en kolommen).

Platen

Basis parameters

• Maximum element grootte: 3 tot 4 keer de plaatdikte
  De maximum element grootte bepaald de algemene fijnheid van de mesh.

Maximum element grootte: 1,0m

Maximum element grootte: 0,8m

Maximum element grootte: 0,6m

• Minimum element grootte: 1,5 tot 2 keer de plaatdikte
  De minimum element grootte bepaald de fijnheid van de mesh rond korte lijntjes en punten die dicht bij elkaar liggen. Zet de minimum element grootte nooit gelijk aan de maximum, want dan geef je het meshalgoritme geen speling om een goede mesh de maken. Let op met een minimum element grootte van 0m. Dit kan leiden tot hoge concentraties van kleine meshdriehoekjes. Zeker als je model veel details bevat. In dat geval kan je beter de minimum element grootte iets hoger zetten en/of de details in de geometrie wegwerken.

Geavanceerde mesh parameters

Deze parameters worden standaard verborgen met een reden: enkel in specifieke gevallen is het relevant om ze aan te passen!

• Met onderverdeling driehoeken
  Door deze optie aan te vinken, maak je een fijnere mesh, zonder dat je de maximum en minimum element grootte moet aanpassen. De fijnere mesh wordt bekomen door de middens van iedere zijde in een meshdriehoek met elkaar te verbinden.

  In tijden dat het even duurde om dit mesh te genereren, had deze optie zijn voordelen. Maar in de huidige versies van Diamonds is dat voordeel weg, omdat een slecht gekozen min/max elementgrootte zal resulteren in een nog slechtere mesh wanneer je deze optie aanvinkt. Als je een kleinere mesh wil, wijzig je beter de min/max elementgrootte. In de berekeningstijd zal het geen verschil maken, maar in de kwaliteit van het resultaat wel.

Zonder onderverdeling van driehoeken

Met onderverdeling driehoeken

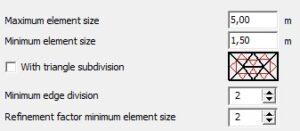

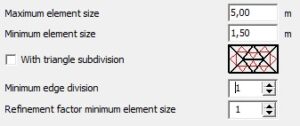

• Minimum zijdeverdeling (= het aantal meshknopen langs de rand van een plaat/wand) en element verfijningsfactor ( = het aantal meshknopen in het veld van de plaat/wand)

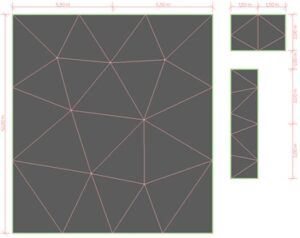

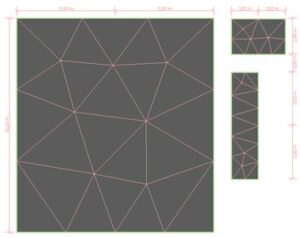

  Een goede meshafmeting i.f.v. de vloerafmetingen, kan de grof zijn voor smalle wandjes. Als je dan een fijnere meshafmeting kiest, wordt de mesh in de smalle wandjes beter, maar wordt hij te fijn in de vloeren. Door de spelen met de minimum zijdeverdeling en de verfijningsfactor, kan je in die smalle wandjes toch nog een redelijke mesh bekomen.

• Opties die het mesh algoritme bepalen.

(standaard optie)

Staven

• Aantal verdelingen: 8 wordt aangeraden
  Een balk wordt eenvoudig ondersteund en belast met z’n eigengewicht. De momentenlijn is een parabool.

  Vanaf 6 à 8 meshverdelingen wordt de parabool goed benaderd.
  • Met meer verdelingen neemt de rekentijd toe, en nemen de resultaten niet noodzakelijk in kwaliteit toe.
    Enkel voor geïsoleerde balken op een elastische fundering, kan het waardevol zijn om meer verdelingen te vragen (zie dit voorbeeld).
  • Met minder verdelingen neemt de rekentijd af, maar de parabolische vorm wordt minder gedetailleerd.
    In grotere modellen (waarin de staven voornamelijk op normaalkracht worden belast), kan het aantal verdelingen op 4 of 6 gezet worden om de rekentijd te beperken.

2 verdelingen

4 verdelingen

8 verdelingen

16 verdelingen

• Minimum element grootte: 0,1m wordt aangeraden
  Met de minimum element grootte bepaal je het aantal verdelingen in kortere staven.
  • Met de minimum element grootte op 0.0m, worden alle staven verdeeld in hetzelfde aantal segmenten (8), ongeacht de lengte van de staven.
  • Met de minimum element grootte op 0.1m, wordt het aantal verdelingen in de kortere staven gereduceerd. Wat zal resulteren in een kortere rekentijd. Aangezien het bedrag van het volledig vakwerk hier belangrijker is dan het gedrag van één staafje op zich, hoeft de mesh in het vakwerk ook niet zo gedetailleerd te zijn.

8 verdelingen + minimum element grootte: 0,0m

8 verdelingen + minimum element grootte: 0,1m
