La fonction ‘Projection’ ajustera les coordonnées X et/ou Y et/ou Z de la sélection vers les valeurs saisies. Cette fonction est principalement utilisée pour corriger les imprécisions dans les coordonnées des points. Ces imprécisions causent des problèmes dans la définition des plaques et plus tard dans les résultats.
Comment puis-je voir/vérifier s’il y a des imprécisions dans les coordonnées des points?
- Dans une vue 3D, ce modèle semble bien.
- Mais lorsqu’on effectue un zoom avant sur une vue de face, certaines lignes (en réalité des murs) apparaissent en relief. Cela indique des imprécisions dans les coordonnées des points.
- Un mur a été sélectionné dans la figure ci-dessous. Pour ce mur, toutes les coordonnées X doivent être identiques.

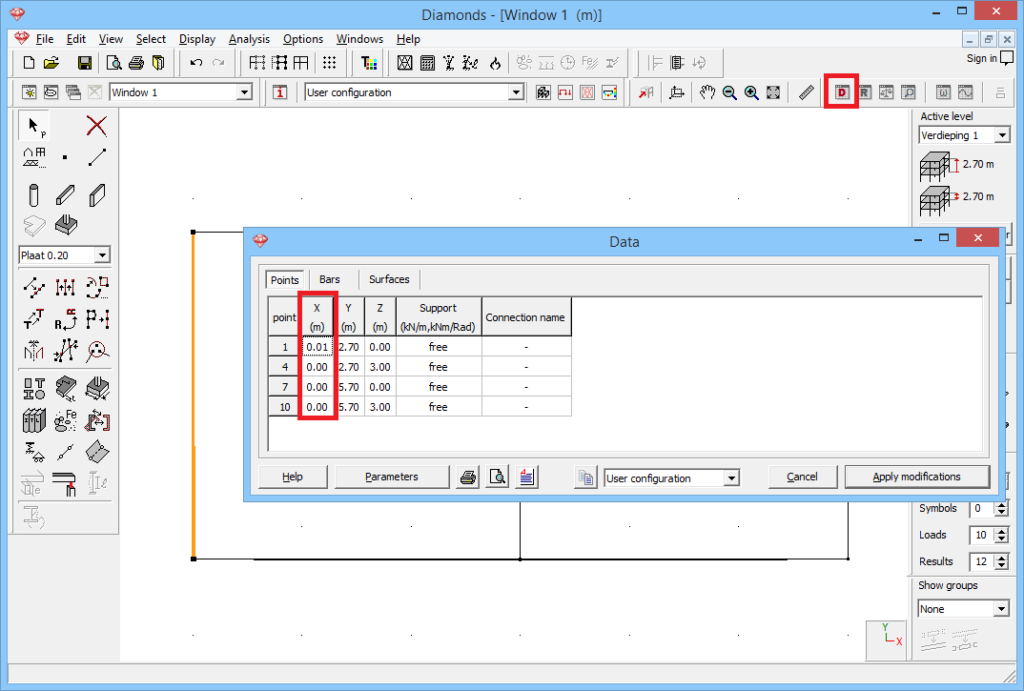

Sélectionnez le mur (utilisez un chapiteau pour cela !) et ouvrez le tableau de données . Dans ce tableau de données, vous pouvez voir de petits différences.
Il faut même parfois demander un peu plus de chiffres après la virgule (via le menu Options > Unités et Décimales) pour voir ces différences! Pour ce mur, toutes les coordonnées X doivent être identiques.
Sélectionnez le mur (utilisez un chapiteau pour cela !) et ouvrez le tableau de données
. Vous constaterez de légers écarts au niveau des coordonnées X.
Il faut même parfois demander un peu plus de chiffres après la virgule (via le menu >) pour voir ces différences!
Comment puis-je résoudre ce problème à l’aide de la fonction « Projection » ?

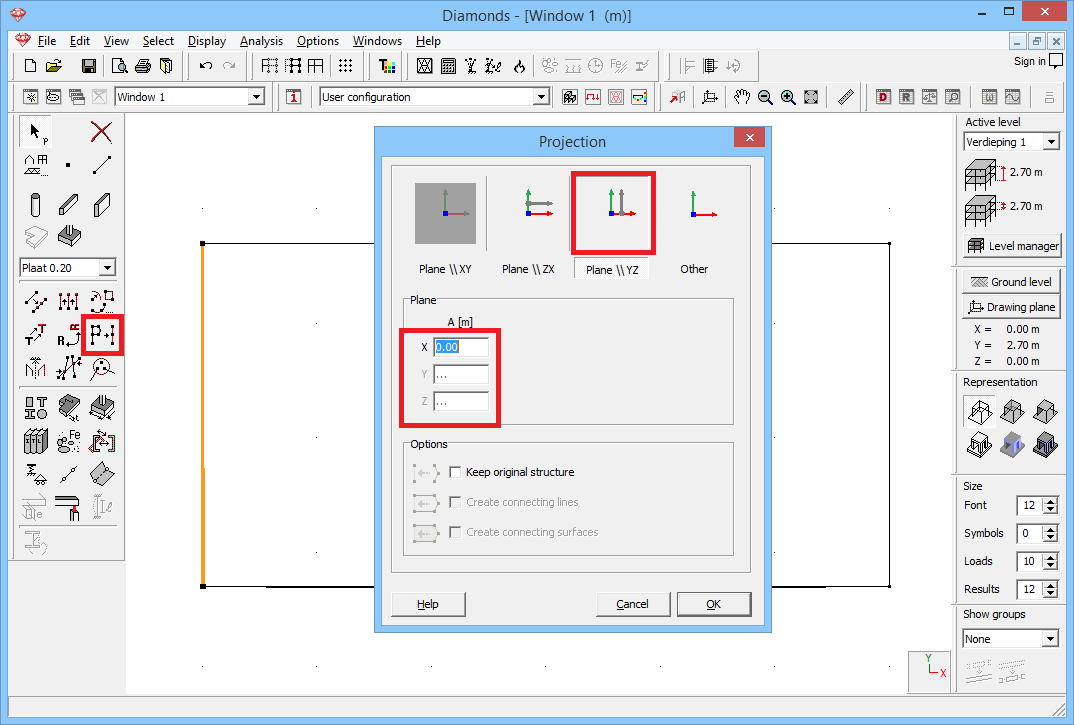

- Copiez (CTRL+C) la coordonnée X souhaitée à partir de la table de données .
- Cliquez sur
. - Cliquez sur la troisième icône.
Collez (CTRL+P) la coordonnée.
- Cliquez sur OK’. Maintenant, tous les points sélectionnés ont la même coordonnée X.
- Répétez cette opération autant de fois que nécessaire.
- Vérifiez également les directions Y (deuxième icône) et Z (première icône) !
