Reden
Diamonds toont het werkelijke gedrag van de structuur, terwijl manuele berekeningen/ dagelijkse redeneringen aannames doen die slechts voor enkele gevallen geldig zijn. Bijvoorbeeld:
- De manuele berekeningen van een plaat zijn alleen geldig voor een plaatstrook in het midden van de plaat, ver genoeg van de randen.
- Prédallen is een plaattype waarbij de lasten eerder in twee richtingen worden afgedragen i.p.v. in één richting. Toch wordt bij handberekeningen een prédal meestal benaderd met behulp van een plaat dragend in één richting.
Als de aannames die tijdens handberekeningen worden gebruikt, worden gemodelleerd in Diamonds, zal Diamonds vergelijkbare resultaten geven als de handberekeningen.
De vraag is echter of deze handberekening-aannames voldoen aan het werkelijke gedrag van de structuur? Als de randvoorwaarden en het plaatgedrag representatief zijn voor het werkelijke gedrag van de constructie, zijn de Diamonds resultaten het meest correct.
Voorbeeld

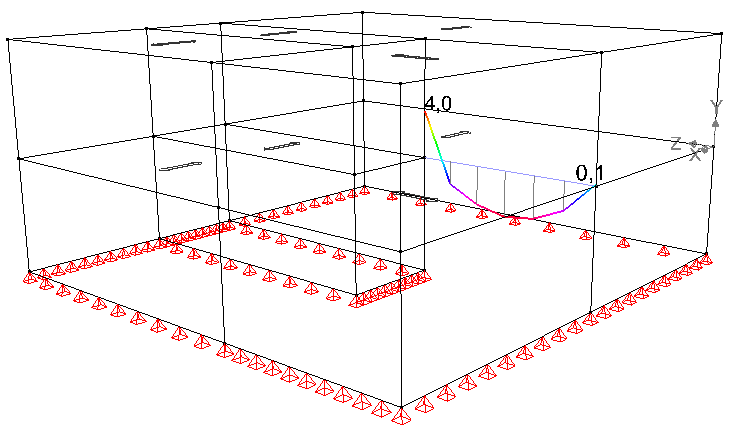

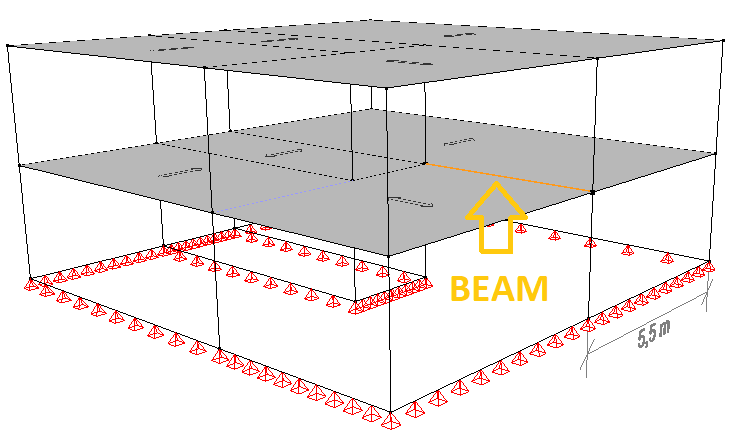

Beschouw het voorbeeldgebouw uit de onderstaande afbeelding (model bijgevoegd aan het einde van dit artikel). De muren zijn onzichtbaar gezet. De belasting is 12kN/m² op zowel het dak als de vloer. Met behulp van handberekeningen wordt een buigend moment van 167kNm in de balk verwacht. Toch wordt in Diamonds slechts een maximaal buigend moment van 4,0kNm gevonden. Met behulp van handberekeningen wordt een buigend moment van 167kNm in de balk verwacht. Toch wordt in Diamonds slechts een maximaal buigend moment van 4,0kNm gevonden.
\[{q=12kN/m^2 \cdot 0.5 \cdot 5.5m \cdot 2 = 66kN/m}\]
\[M_y=\frac{66kN/m \cdot]
| Geometrie (de wanden werden onzichtbaar gezet) | Diamonds resultaat voor My |
|---|---|
 |
 |
De volgende wijzigingen zijn aangebracht om de Diamonds-resultaten overeen te laten komen met handberekeningen:
- Selecteer alle wanden. Verwijder de randvoorwaarde ‘aan de bovenrand geen trek’. ‘Aan de bovenrand geen trek’ is iets wat je niet kan simuleren in eenvoudige handberekeningen.

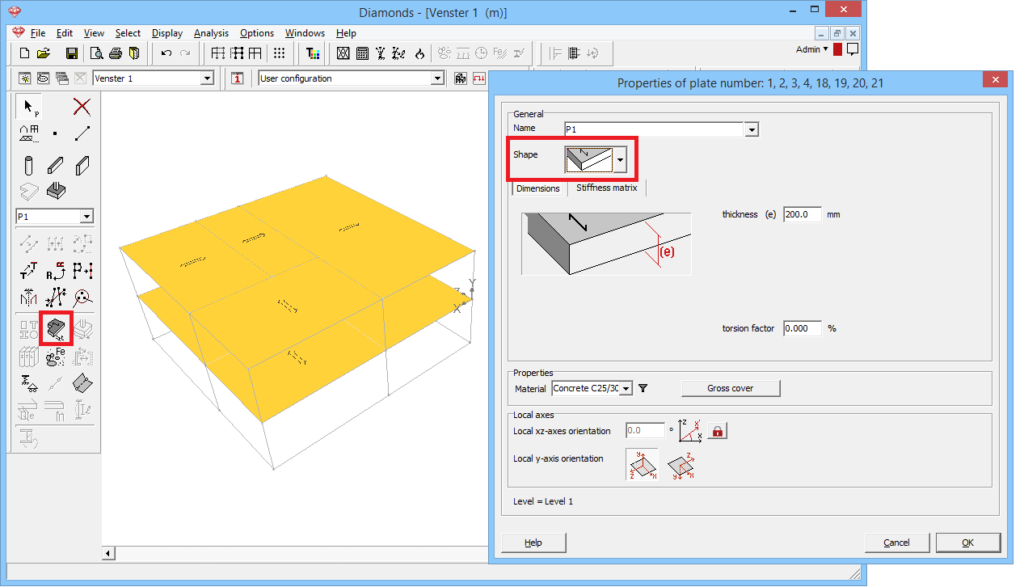

- Definieer de platen als dragend in één richting in plaats van prédallen. Bij de handberekening wordt ervan uitgegaan dat 50% van de belasting naar de balk gaat. Dit is alleen waar, als de platen in één richting dragen.

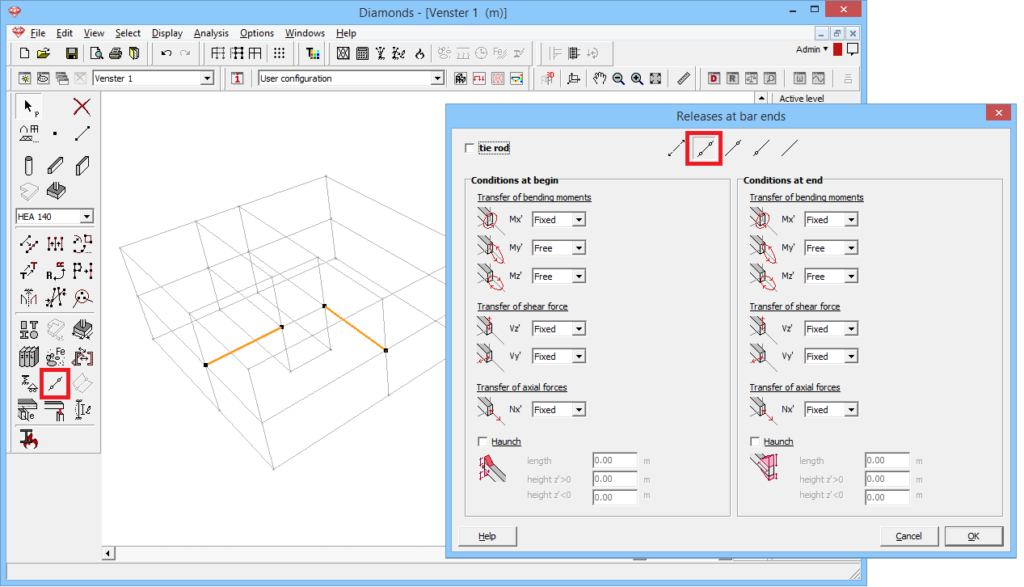

- Plaats scharnieren op de uiteinden van de balken.

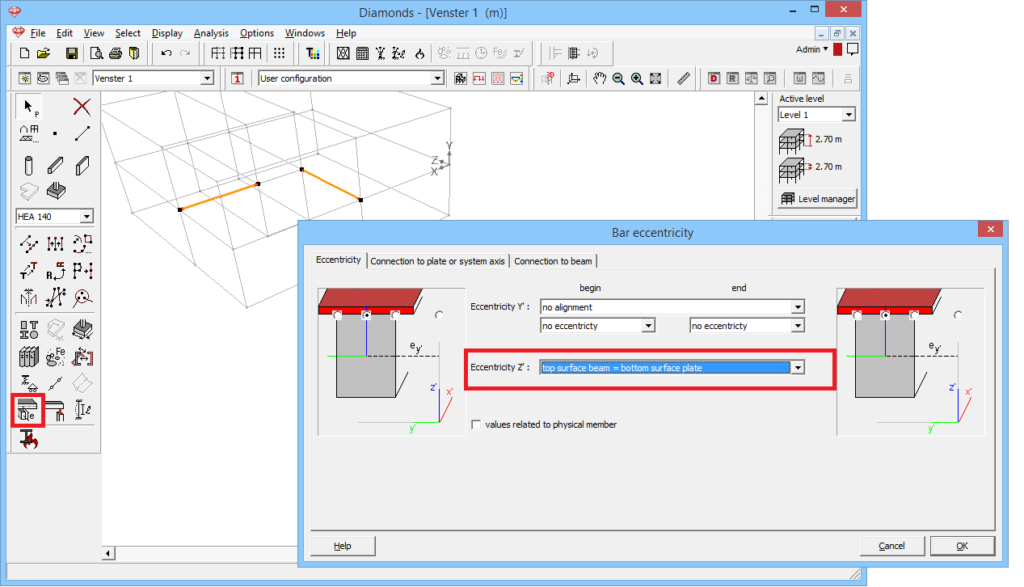

- Zet de balken excentrisch. Laat enkel de overdracht van normaalkracht toe in de rigid links.

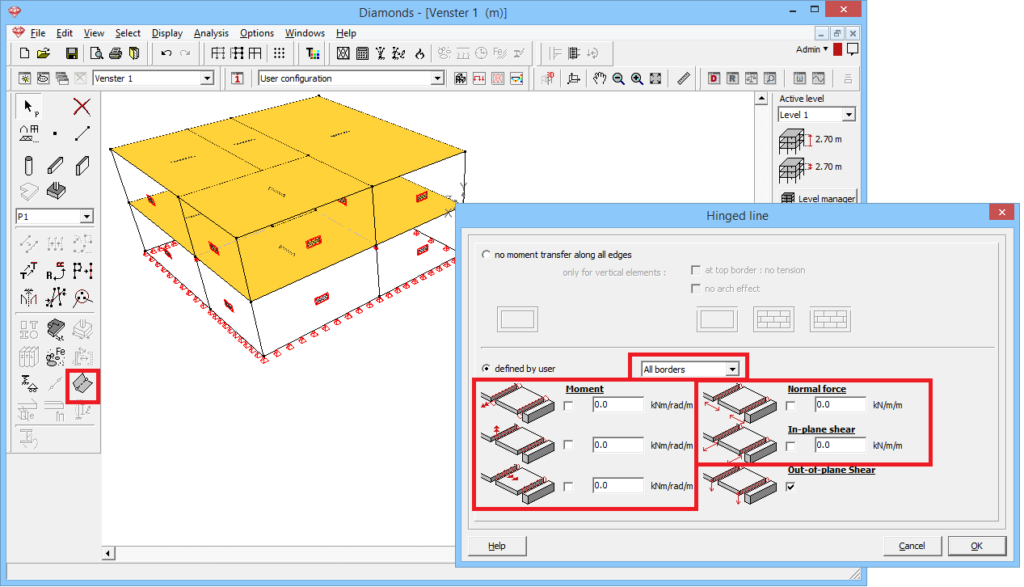

- Definieer scharnierlijnen langs plaatranden.
- Schakel bovendien ook de overdracht van schuifkracht uit het vlak uit voor alle randen evenwijdig aan de draagrichting.
- Aanvullend, zet ook de overdracht van dwarskracht uit voor alle randen evenwijdig aan de draagrichting.
- Schakel bovendien ook de overdracht van schuifkracht uit het vlak uit voor alle randen evenwijdig aan de draagrichting.

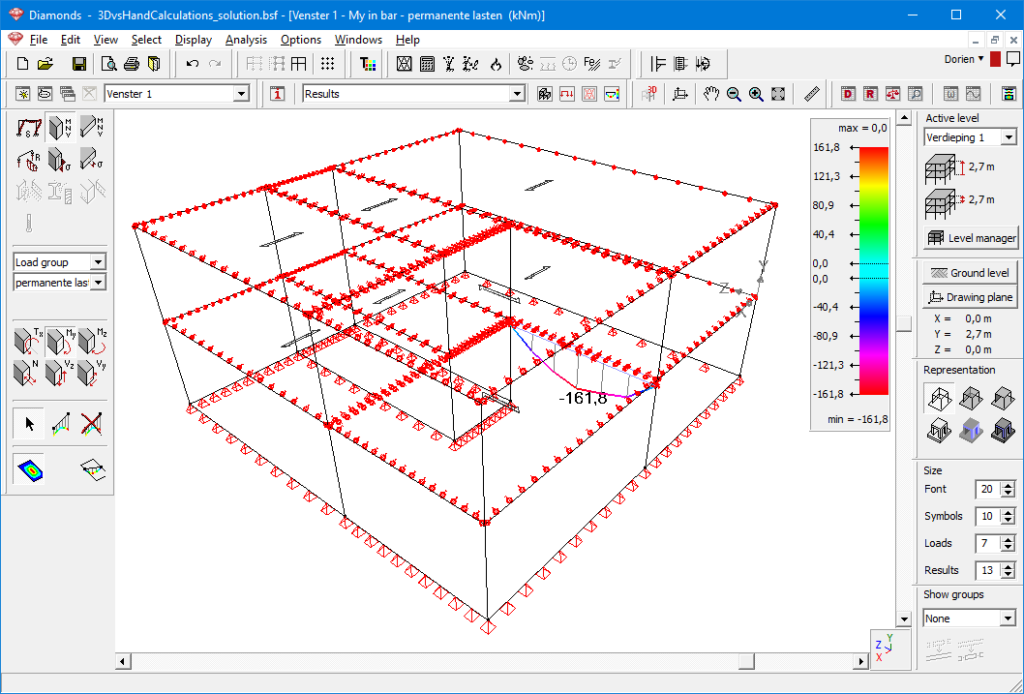

- Het Diamonds model benadert nu de handberekeningen goed:
