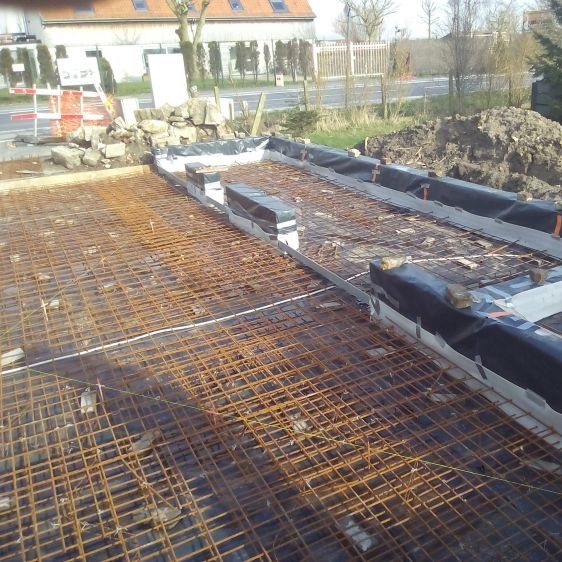

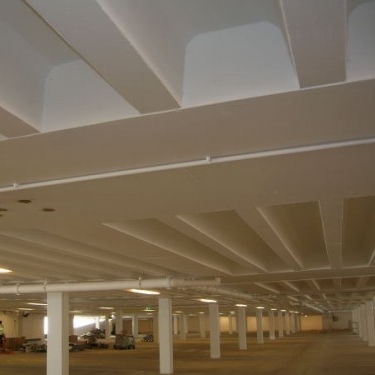

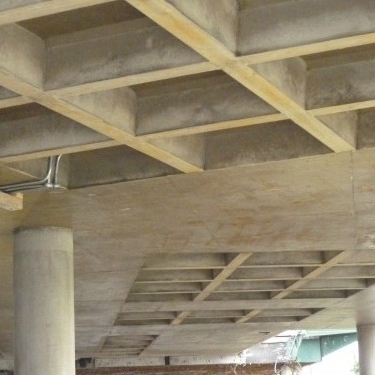

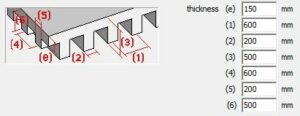

Verschillende plaattypes en hun eigenschappen

De twee opties waarover we het hebben zijn en .

• Als je enkel de stijfheid in rekening wil brengen, gebruik . Zo kun je eenvoudig rekening houden met de gewichtstoename als gevolg van de gaatjes.
• Als je de spanningen en/ of de wapening wil berekeningen, gebruik dan .

Naast het hierboven genoemde verschil is er nog een ander verschil met betrekking tot de torsiestijfheid (=_D66 in de stijfheidsmatrix):

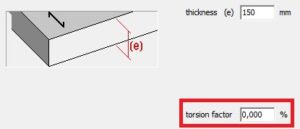

Standaard wordt de torsiestijfheid buiten beschouwing gelaten (d.w.z. de torsiefactor is gelijk aan 0%) om het gedrag aan te passen aan dat van een balk. Je kan rekening houden met de torsiestijfheid door een waarde voor de torsiefactor in te voeren.	Standaard wordt de torsiestijfheid berekend op basis van een torsiefactor van 80%. Je kan de torsiefactor niet aanpassen.

Als je wil dat beide benaderingen tot vergelijkbare resultaten leiden, moet de torsiestijfheid bij ‘ ’ worden ingesteld op 80%. Een torsiefactor van 80% komt ook beter overeen met het werkelijke gedrag van een vloerplaat dan 0%.

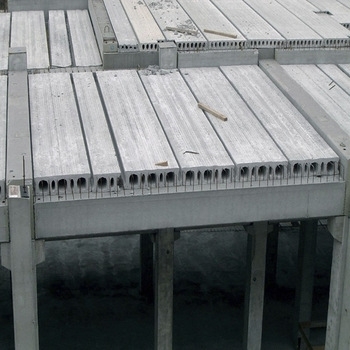

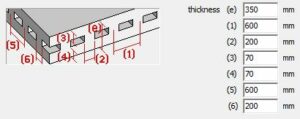

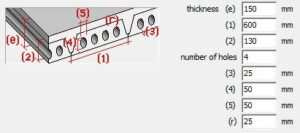

Dit type plaat is niet geschikt voor holle vloerplaten, aangezien de bovenste en onderste ‘flens’ van de plaat in twee richtingen druk uitoefenen, terwijl een holle vloerplaat zich slechts in één richting gedraagt.

Bij sommige plaatsoorten is het moeilijk om de spanningen correct weer te geven, aangezien de dwarsdoorsnede van de plaat niet over de gehele dikte constant is.

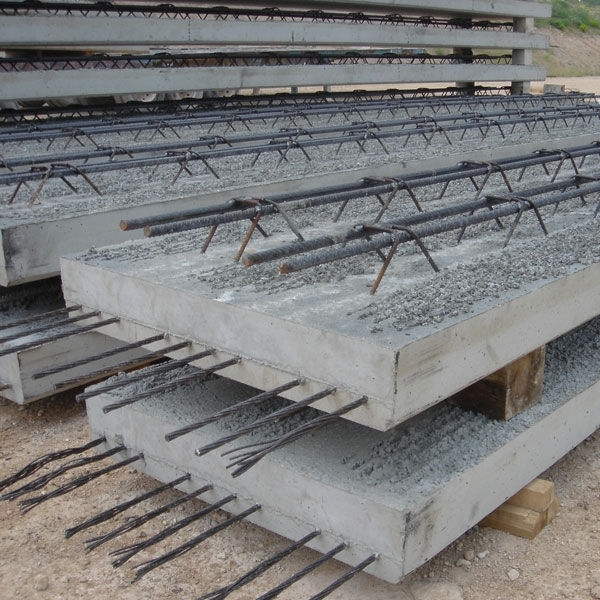

Deze optie is enkel beschikbaar als je voor prédallen kiest. Lees er alles over in dit artikel.

Het is niet mogelijk om voor- of naspanning in onze software te modelleren. Niet voor balken/ kolommen, niet voor vloeren, platen, wanden.

Er bestaat geen kant-en-klaar plaattype voor een Steeldeck. Meestal wordt hiermee bij de stabiliteitsberekeningen geen rekening gehouden.

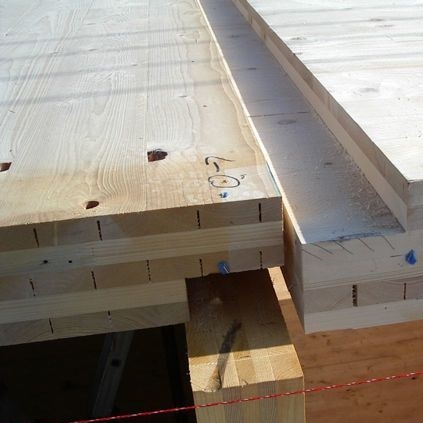

Als je op de een of andere manier toch rekening wilt houden met de stijfheid, kun je de stijfheidsmatrix invoeren. EN 1993-4-1 §4.4 bevat een korte toelichting op golfplaten. Let er op dat je de juiste randvoorwaarden langs de plaatranden definieert.

Diamonds heeft geen automatische functie om platen te maken met een variabele dikte. Om de variabele dikte te benaderen, zou je de platen in kleine stroken kunnen verdelen en elke strook een andere dikte geven. Zorg ervoor dat de stroken niet de smal worden (voor de mesh).
